и ряд других [29]. Фракционный состав определяют по методу ГОСТ 2177-82 разгонкой 100см3 бензина в регламентируемых стандартом усло­виях на специальном приборе (рис. 3).
Стандартными единичными показателями фракционного состава отече­ственных автомобильных бензинов согласно ГОСТ 2084-77 являются:
температуры начала перегонки, перегонки 10, 50 и 90% и конца кипения;
объем остатка в колбе;
' сумма потерь при разгонке и остатка в колбе, которая равна разности между объемом бензина, залитым в колбу, и объемом дистиллята в мер­ном цилиндре после окончания разгонки.
Для исследовательских целей при определении фракционного состава фиксируют температуры перегонки каждых 10% бензина и по этим данным строят кривую перегонки бензина в координатах объем бензина (%)-температура (°С). Типичные кривые перегонки товарных бензинов раз­ных марок представлены на рис. 4.
Давление насыщенных паров бензина-это давление паров, находящихся в равновесии с жидкой фазой при определенных соотношениях объемов жидкой и паровой фаз и данной температуре. Давление насыщенных паров дает дополнительную характеристику по содержанию и составу низкокипя­щих фракций бензина. По величине давления насыщенных паров можно судить: о пусковых свойствах бензина, о склонности бензина к образова­нию паровых пробок в топливной системе двигателя, о возможных поте­рях бензина при транспортировании и хранении.
Давление насыщенных паров бензина определяют статическим прямым или косвенным методом. Среди первых широко распространен метод определения в бомбах. В основном используют бомбу Рейда (рис. 5)-при­бор, принятый в ряде стран, в том числе и в СССР, в качестве стандартного.
Прибор Рейда состоит из двух стальных камер, соединенных на резьбе. Верхняя камера по объему в 4 раза больше нижней и имеет штуцер для со­единения с манометром (на рисунке не показан). Метод определения давле­ния насыщенных паров в бомбе по ГОСТ 1756-52 соответствует зару­бежным методам ASTMD 323 (США) и IP 69 (Великобритания).
Для определения давления насыщенных паров пробу бензина (~ 150 см3) предварительно охлаждают в ледяной ванне, затем заливают в нижнюю камеру прибора Рейда, также охлажденную в ледяной ванне, и плотно соединяют нижнюю (топливную) камеру с верхней (воздушной), ополоснутой водой. После этого прибор помещают в вертикальном поло­жении в водяную баню, нагретую до температуры 38 + 0,3 °С. По маноме­тру измеряют избыточное давление в верхней камере. Обычно для измере­ния давления используют ртутный манометр либо пружинный, отградуи­рованный в кгс/см2.
Пересчет давления насыщенных паров, измеренного при данной темпе­ратуре и атмосферном давлении, в. другие единицы измерения в соответ­ствии с техническими условиями (стандартами) на бензин проводят по формулам:
1 Па = 7,5024 • 10-3 мм рт. ст. = 1,02 • 10-5 ГС/см2

Кроме прямого метода по ГОСТ 1756-52 для определения давления на­сыщенных паров бензина в СССР используют косвенный метод по ГОСТ 6668-53 на приборе Валявского - Бударова. Метод основан на оценке уве­личения объема паровоздушной смеси после испарения топлива в газовой бюретке при постоянном давлении и соотношении начальных объемов воздуха и топлива, равном 1:1. Схема прибора Валявского - Бударова для измерения давления насыщенных паров приведена на рис. 6.
При проведении испытания в системе с помощью уравнительной склянки 11 создают сифон и оставляют в бюретке 2 необходимый объем возду­ха. Затем испытуемое топливо сливают из пипетки 8 в бюретку. После до­стижения равновесного состояния измеряют объем образовавшейся паровоздушной смеси. Давление насыщенных паров бензина Рнас рассчитывают по формуле:

где Vвозд, Vсм - объем чистого воздуха (до испарения) и паровоздушной смеси (после испарения) соответственно; Ратм - атмосферное давление; Рж- давление насы­щенных паров напорной жидкости (воды).
Метод Валявского - Бударова не пригоден для испытания бензинов, со­держащих спирты, поскольку при контакте с напорной жидкостью (водой)

РИС. 5. Прибор для определения давления насыщенных паров моторных топлив (бомба Рейда):
1-топливная камера; 2-воздушная камера; 3-штуцер; 4-газовый кран.

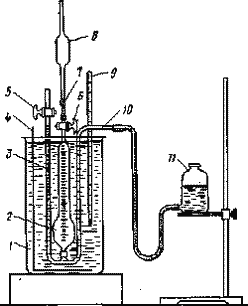

РИС. 6. Прибор Валявского - Бударова для определения давления насыщенных паров моторных топлив:
1-стакан; 2-бюретка; 3-барометрическая трубка; 4-мешалка; 5, 6-краны; 7-резиновая трубка; 8-пипетка; 9-тер­мометр; 10-барометрическая трубка; //-уравнительная склянка.

Таблица 1. Результаты определения давления насыщенных паров образцов автомобильных бензинов разными методами (данные Е.Я.Важник)*

* 1 мм рт.ст. = 133,32 Па.

такой бензин расслаивается, и спирт переходит в водную фазу. Результаты определения давления насыщенных паров бензинов, состоящих из обычных углеводородных компонентов, имеют вполне удовлетворительную вос­производимость. Данные же испытаний бензино-метанольных смесей су­щественно различаются при использовании методов ГОСТ 1766-52 и ГОСТ 6668-53 (табл. 1).

Склонность бензина к образованию паровых пробок в системе подачи топлива карбюраторного двигателя оценивается наиболее объективно по величине фазового соотношения пар-жидкость, т.е. отношению объемов паровой и жидкой фаз бензина, испарившегося при определенных усло­виях.
В зарубежных спецификациях на автомобильные бензины, например, в специ­фикациях ASTMD 438 США фазовое соотношение «пар-жидкость» является обяза­тельным показателем. Для его определения применяют метод ASTMD 2633, заклю­чающийся в измерении объема паров, образовавшихся в результате испарения 1 мл бензина при заданной фиксированной температуре и нормальном давлении (760 мм рт. ст.).
Фазовое соотношение пар-жидкость для каждой фиксированной температуры нагрева бензина Ф, рассчитывают по формуле:
Фt = Vt/V0
где Vt - объем паровой фазы, измеренный в равновесии с жидкостью (жидким бензи­ном) при данной фиксируемой температуре tи нормальном атмосферном давлении, см3; V0-начальный объем пробы бензина, см3.
В СССР фазовое соотношение пар-жидкость определяют по ГОСТ 22055-76 (аналогичному методу ASTMD 2633) с использованием установ­ки, схема которой представлена на рис. 7. Основным узлом установки является паровая бюретка 2, изготовленная из стекла. Нижний боковой от­вод паровой бюретки закрывается пробкой из эластичной резины 3. Бю­ретку 2 и уравнительную склянку 5 заполняют глицерином.
